Hệ thống Hiệu chuẩn các thiết bị đo lưu lượng

Như chúng ta đã biết Đo lưu lượng các khí, hơi, chất lỏng là một trong những phép đo được sử dụng rộng rãi và là một công việc quan trọng trong công nghiệp cũng như cuộc sống hàng ngày như trong quá trình sản xuất hoá chất, năng lượng và nguồn năng lượng, thực phẩm/ nước giải khát, dược phẩm, giấy, nước và các ngành công nghiệp khác.

Việc đo lường lưu lượng không chính xác sẽ dẫn đến những tổn hại như lãng phí về tài chính kinh tế, gây ô nhiễm môi trường đặc biệt gây ra những hậu quả rất lớn đối với sức khỏe con người.Độ chính xác của phép đo lưu lượng phụ thuộc vào rất nhiều yếu tố như: vị trí đặt máy đo, môi chất đo, khoảng cách chảy thẳng và sau thiết bị, dòng chảy….và yếu tố ảnh hưởng không nhỏ tới độ chính xác của phép đo là độ chính xác của thiết bị đo. Vấn đề đặt ra là phải có thiết bị, hệ thống để hiệu chuẩn các thiết bị đo lưu lượng này. Bài viết sau tôi sẽ giới thiệu hệ thống hiệu chuẩn các thiết bị đo lưu lượng của Hãng Nagman- Ấn độ.

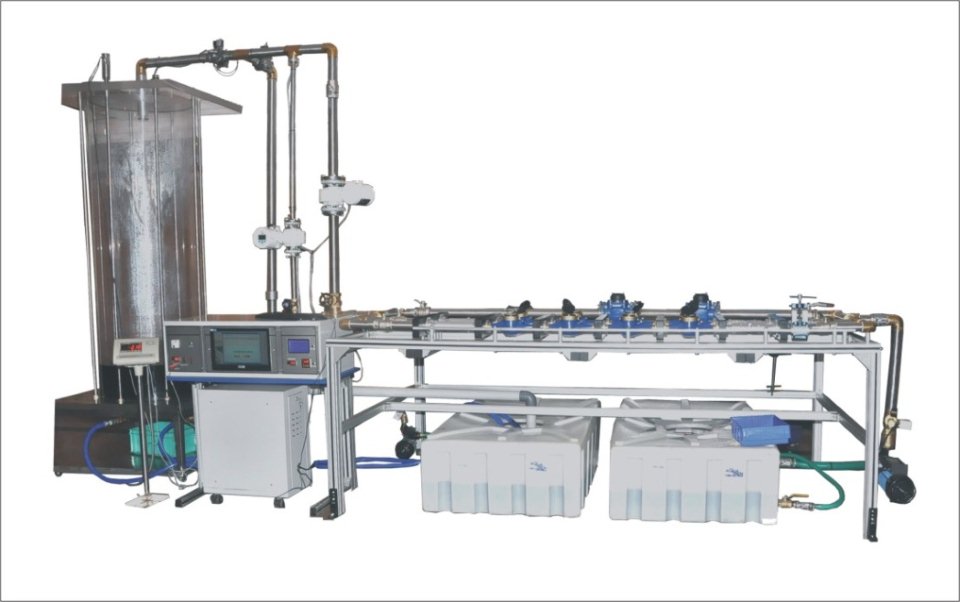

   Hệ thống Hiệu chuẩn các thiết bị đo lưu lượng

Lưu lượng được chia làm 2 loại  lưu lượng thể tích (m3/s,m3/m,m3/h,CFH, GPM..) và lưu lượng khối lượng (kg/s, kg/m,kg/h,ppm..), được đo theo nhiều nguyên lý khác nhau, một vài nguyên lý phổ biến nhứ:

  • Đo theo nguyên lý chênh áp (Differential pressure)
  • Đo theo nguyên lý Turbin
  • Đo theo nguyên lý từ tính
  • Đo theo nguyên lý Vortex
  • Đo theo nguyên lý gia nhiệt
  • Đo theo nguyên lý Coriolis( đo khối lượng)
  • …..


Đặc điểm chung của hệ thống hiệu chuẩn các thiết bị đo lưu lượng:

                  - Độ chính xác hiệu chuẩn cơ bản với đồng hồ đo lưu lượng điện từ (chính):

+ Trong chế độ này thiết bị kiểm tra có thể được hiệu chuẩn bằng cách sử dụng một đồng hồ đo lưu lượng điện từ (chính) và điều chỉnh lưu lượng thông qua van bán tự động và sử dụng các đường ống nối tới bìh chứa.

+ Tiêu chuẩn tham chiếu (chính): đồng hồ đo lưu lượng điện từ 3 nos, các cỡ khác nhau từ DN50 tới DN200

+ Môi trường thử: nước

+ Độ phân giải hiển thị cao


- Độ chính xác hiệu chuẩn cao với phép đo khối lượng:

+ Trong chế độ này thiết bị được hiệu chuẩn bằng cách sử dụng một đồng hồ đo lưu lượng điện từ (chính) và điều chỉnh lưu lượng bằng việc thay đổi tốc độ của động thông qua thay đổi tần số, động cơ này được kết nối với các bơm và sử dụng van điện từ nối tới bình chứa. Đo tổng thể tích thông qua khối lượng.

- Có khả năng hiệu chuẩn các đồng hồ đo với độ chính xác rất cao

-  Dễ dàng kẹp các đồng hồ đo khi thử

- Môi trường đo là nước

- Điều chỉnh lưu lượng toàn dải

- Sử dụng cho nhiều loại đồng hồ khác nhau, thích hợp cho kiểu ren, mặt bích

- Hệ thống tích hợp sẵn bơm và bình chứa

- Tính năng tuần hoàn:

-  Bộ điều khiển điện tử/ hiển thị:

+ Hiển thị số thời gian Start/ Stop

+ Nguồn cấp cho các đồng hồ đo kiểu điện từ

+ Có núm xoay điều chỉnh lưu lượng

+ Hiển thị số lưu lượng & tổng lưu lượng

+ Hiển thị khối lượng

- Nguồn cấp cho hệ thống có thể chọn: 415VAC 3pha hoặc 220VAC 1pha



Cấu hình đồng bộ hệ thống hiệu chuẩn các thiết bị đo lưu lượng gồm:

- Hệ thống máy chính

- Gioăng đệm

- Bơm và động cơ điều tốc

- VFD và núm điều chỉnh bán tự động lưu lượng

- Van điện từ cho vận hành: start và stop

- Van cách ly và van đóng

                  - Bảng điều khiển/ màn hình hiển thị


Trên đây là hệ thống hiệu chuẩn các thiết bị đo lưu lượng, quý khách còn thắc mắc gì hãy gọi cho Hải Hưng để được tư vấn và giải đáp những thắc mắc, chúng tôi luôn sẵn sàng phục vụ bạn.
