1. Giới thiệu hệ thống chuông cửa có hình:
Hệ thống chuông cửa có hình (Audio/Video Doorphone) ngày càng được ứng dụng rộng rãi không chỉ với mục đích thay thế chuông cửa mà còn được ứng dụng nhằm mục đích kiểm soát an ninh, an toàn cho nhà riêng, biệt thự và đặc biệt các chung cư cao tầng.
Khi sử dụng Hệ thống chuông cửa có hình, chủ căn hộ có thể giao tiếp, nhận biết khách bên ngoài bằng tiếng nói và hình ảnh. Khách bên ngoài cũng dễ dàng biết được chủ căn hộ hiện đang có hoặc không có nhà. Thông qua chuông cửa kết hợp với khóa từ tự động, chủ căn hộ có thể cho phép mở cửa từ xa cho khách vào hoặc từ chối những người khách lạ mà không nhất thiết phải ra ngoài.
Hệ thống chuông cửa có hình còn có thể kết hợp với các hệ thống khác như: Hệ thống báo động, chống đột nhập; Hệ thống kiểm soát vào ra; Hệ thống báo cháy,… giúp cho việc kiểm soát an ninh tòa nhà được dễ dàng, đạt hiệu quả cao hơn.
2. Mô hình tổng quan hệ thống:

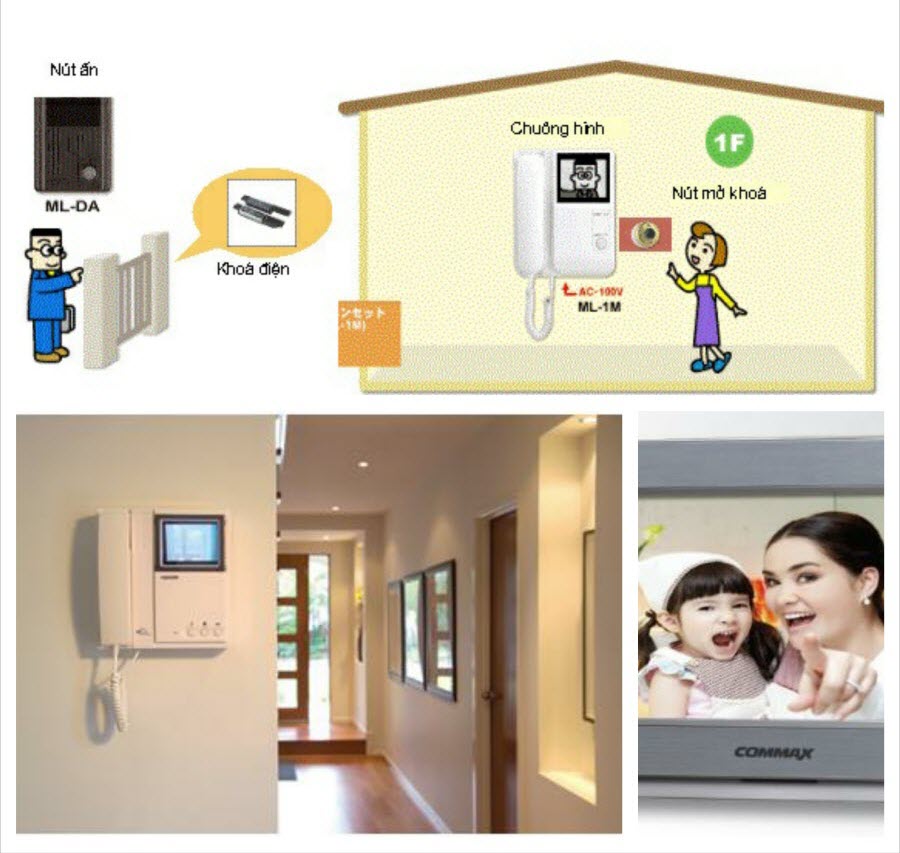

Sơ đồ hệ thống chuông cửa có hình
3. Nguyên lý hoạt động:
Khi khách đến trước cửa căn hộ, khách sẽ nhấn phím “Gọi” trên thiết bị Camera Door Phone được gắn trên vách. Khi đó thiết bị Camera Door Phone có tích hợp camera sẽ ghi nhận hình ảnh và truyền đến HA Termnal bên trong căn hộ một lần nữa. Chủ căn hộ trao đổi với khách và xem hình ảnh về người khách này thông qua HA Terminal và sẽ đồng ý mở cửa khi chủ căn hộ nhấn phím “mở cửa” trên thiết bị này.

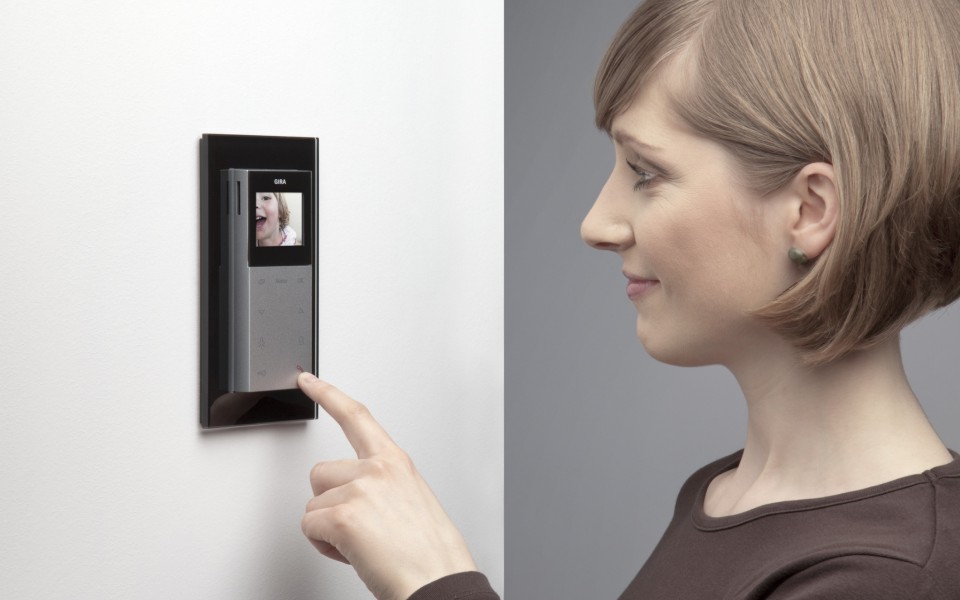

Khách nhấn gọi cửa và đàm thoại với chủ nhà
4. Các chức năng bên trong căn hộ:
H/A Terminal:
- Xem trực tiếp hình ảnh camea thu được từ Lobby Phone và Door phone, và nói chuyện trao đổi thông qua micro – loa được tích hợp sẵn trên các thiết bị này.
- Cho phép mở cửa
- Xem trạng thái cửa, đầu báo nhiệt, đầu báo gas.
- Liên lạc nội bộ với Bathroom.
Chủ nhà xem hình ảnh khách, đàm thoại với khách và nhấn nút mở
Cảm biến cửa:
Được gắn tích hợp với cửa, nhằm thể hiện trạng thái cửa đóng hay mở trên thiết bị H/A Terminal.
Đầu báo nhiệt và đầu báo khí gas:
Được lắp phía trên phòng bếp, nhằm phát cảnh báo khi có sự cố về cháy, về khí gas tràn ra ngoài.
Công tắc điều khiển đèn và máy lạnh:
Mang đến tiện ích cho chủ nhà khi muốn thay đổi ánh sáng và nhiệt độ trong phòng.

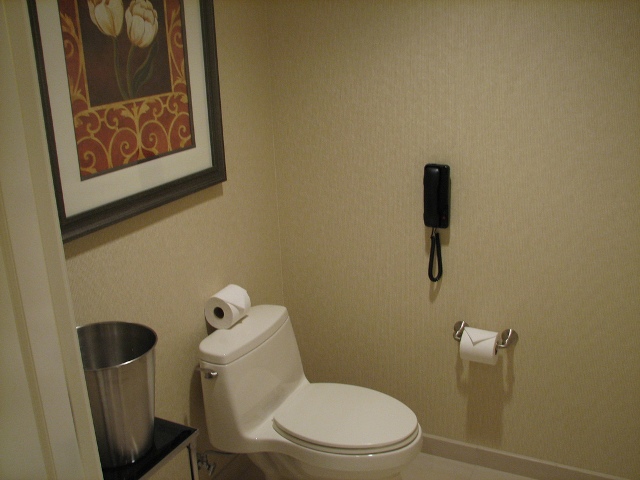

Bathroom Phone:
Được lắp đặt trong phòng tắm, giúp cho chủ nhà có thể liên lạc với những người trong căn hộ mà không cần đi ra ngoài.
Nhấn gọi nói chuyện với những người trong nhà khi cần

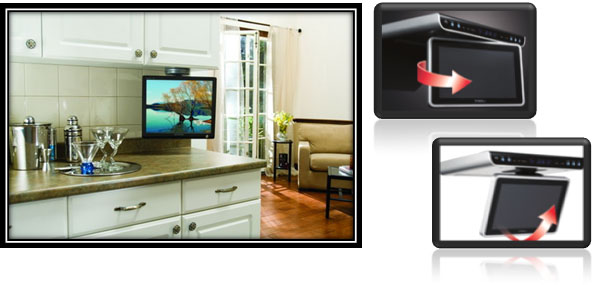

Kitchen Tivi:
Được lắp trong phòng bếp, tiện ích khi chủ nhà vừa xem tivi vừa thực hiện được các chức năng khác như chức năng của H/A Terminal.
Vừa xem tivi, vừa xem khách gọi cửa và đối thoại, kích hoạt mở cửa
5. Giải pháp mở rộng áp dụng cho chung cư cao cấp:

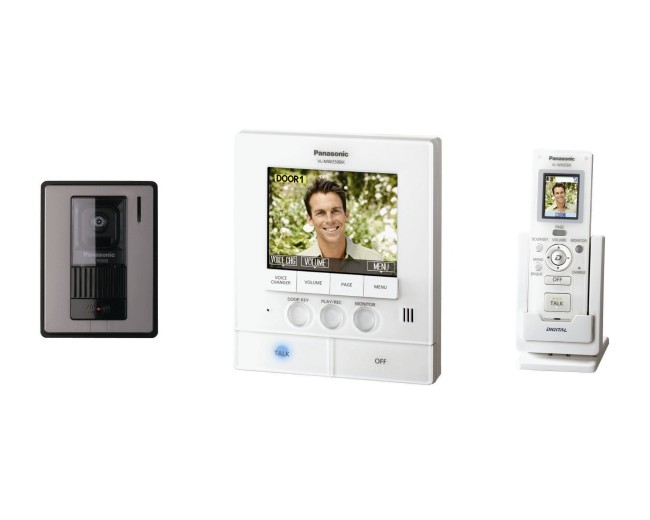

Sản phầm chuông cửa có màn hình Panasonic
Về chức năng cho từng căn hộ thì giống như giải pháp ở trên. Giải pháp mở rộng được áp dụng gồm:
Hệ thống kết nối được với Lobby Phone (đặt ở vị trí quầy tiếp tân, tầng trệt) và Guard Phone (đặt ở trong phòng Bảo Vệ)
Mô hình chức năng cho từng căn hộ sẽ được liên kết lại với nhau thông qua một tủ điều khiển trung tâm.
Chức năng chính là kiểm soát khách đến ngay khi khách đang ở sảnh đợi tầng trệt và có cho phép lên trên căn hộ hay không.
Chức năng khác: là giúp cho chủ căn hộ liên lạc trực tiếp với đội ngủ bảo vệ khi cần.Mô hình giải pháp mở rộng
